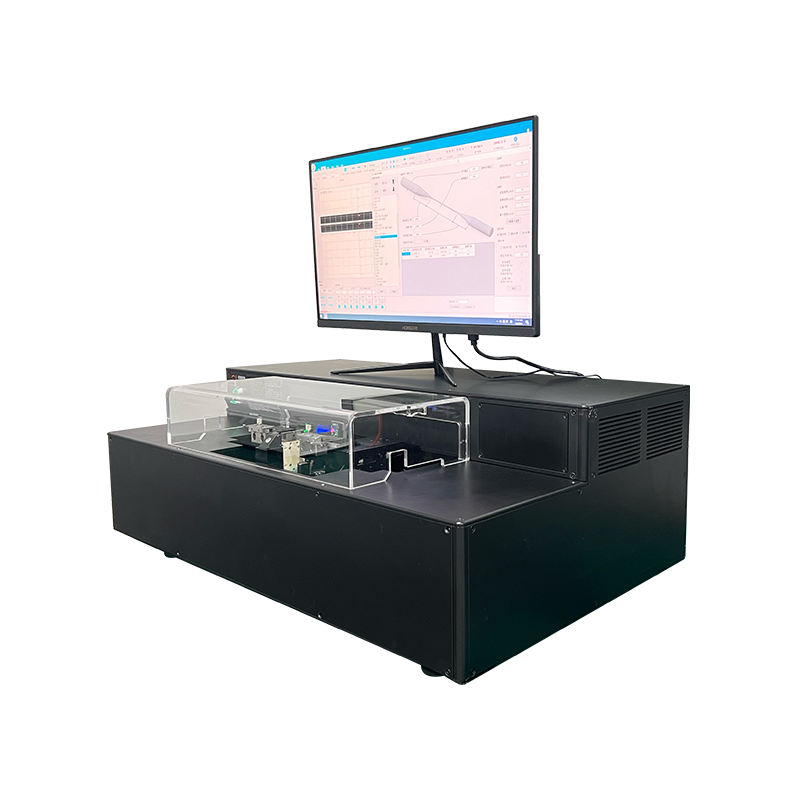

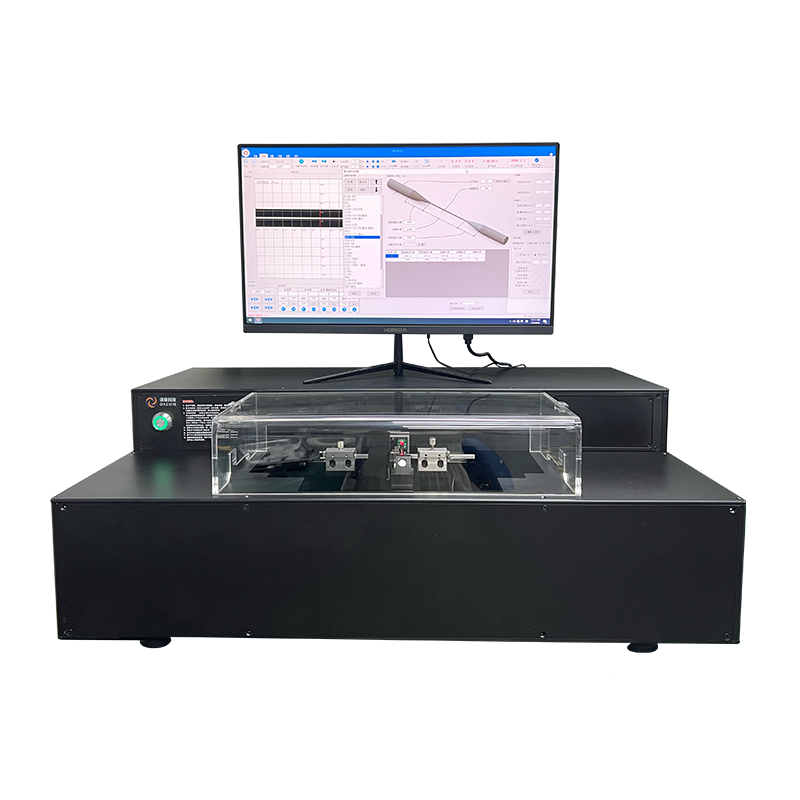

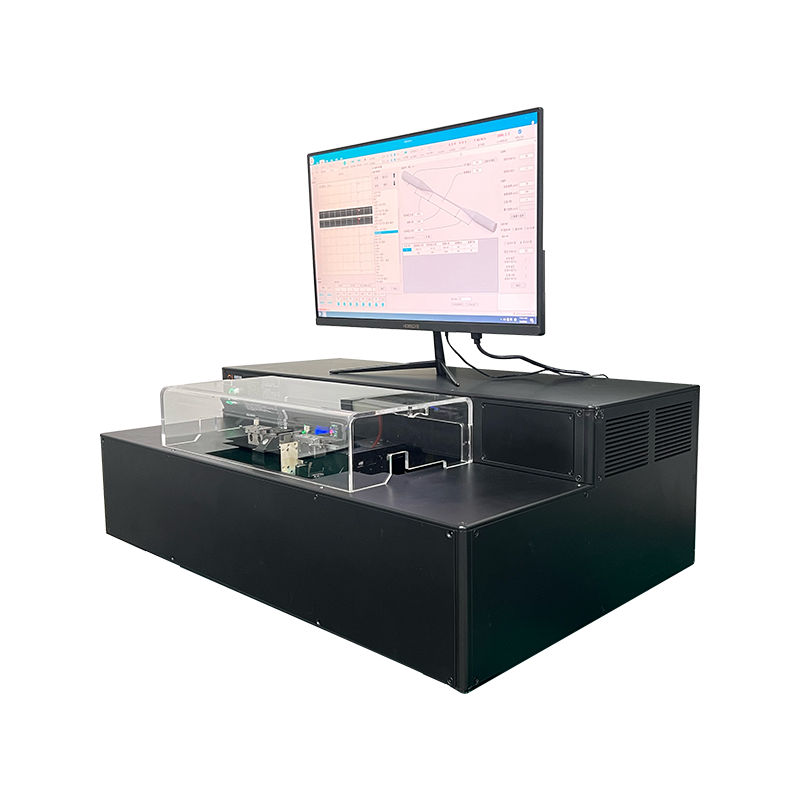

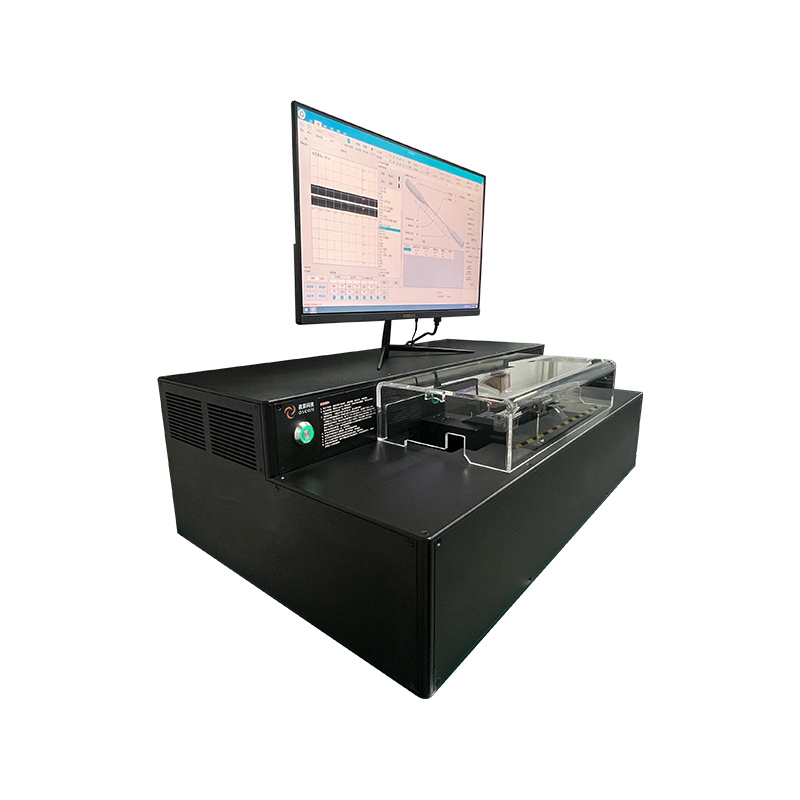

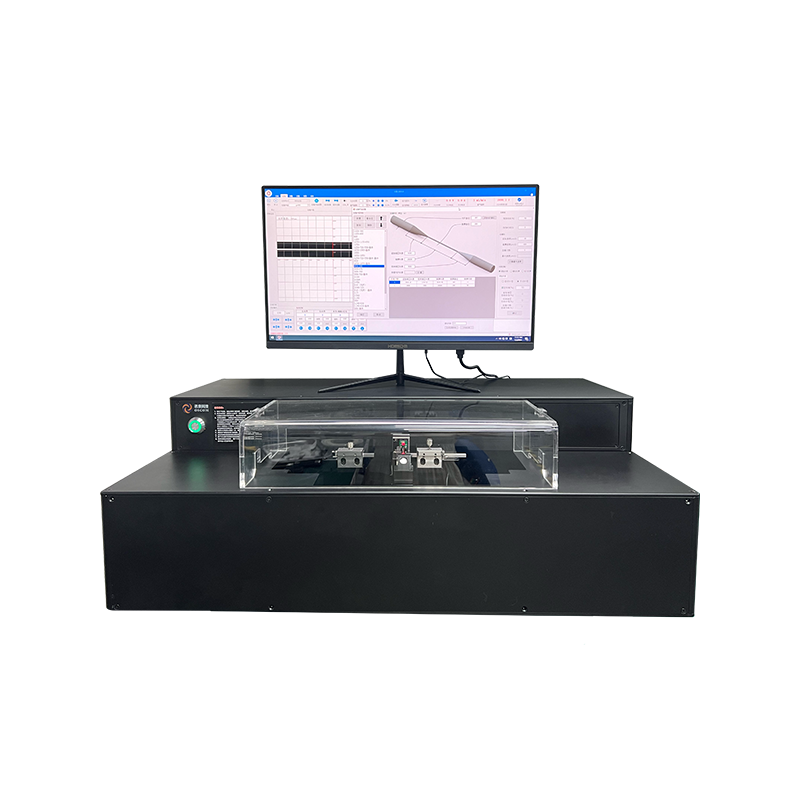

石墨光纤拉锥机(XQ7190)

XQ7190主要用于制作超高功率合束器,其热源从传统氢氧焰升级为石墨加热。可以进行光纤与玻璃管完美拉制实现超高功率合束器制作。XQ7190功能丰富,包括拉锥丝杆行程加长(200~500mm),设计了夹具单边/反向/同向拉锥模式,夹具均速或加减速运动,并配置特殊的光纤玻璃管夹具与石墨火头,高清测量CCD显微镜,大芯径在线切割刀以及在线张力测试。XQ7190稳定可靠,简单易用,可以根据用户要求增减功能。

XQ7190主要用于制作超高功率合束器,其热源从传统氢氧焰升级为石墨加热。可以进行光纤与玻璃管完美拉制实现超高功率合束器制作。XQ7190功能丰富,包括拉锥丝杆行程加长(200~500mm),设计了夹具单边/反向/同向拉锥模式,夹具均速或加减速运动,并配置特殊的光纤玻璃管夹具与石墨火头,高清测量CCD显微镜,大芯径在线切割刀以及在线张力测试。XQ7190稳定可靠,简单易用,可以根据用户要求增减功能。

工作参数

单位

指标规格

拉伸间距

mm

18~200 / 18~400 / 18~500

火头扫描宽度

mm

±50~100

单边拉伸速度

mm/s

0~1000

夹具运动精度

mm

0.1

火头左右运动精度

mm/step

0.02

封装台运动精度

mm/step

0.02

石墨组件

Φ

1.6

拉伸模式

-

单边/反向/同向拉锥

探测器类型

-

InGaAs

波长范围

nm

800~1700

光功率探测动态范围

dBm

-60~+3

光功率测量分辨率

dB

0.01

工作环境

-

温度:23±2 / 湿度:50~60%RH

供电电源

-

AC100~240V/50~60Hz/5A

外形尺寸(L´W´H)

mm

800´550´250
