光纤拉锥设备

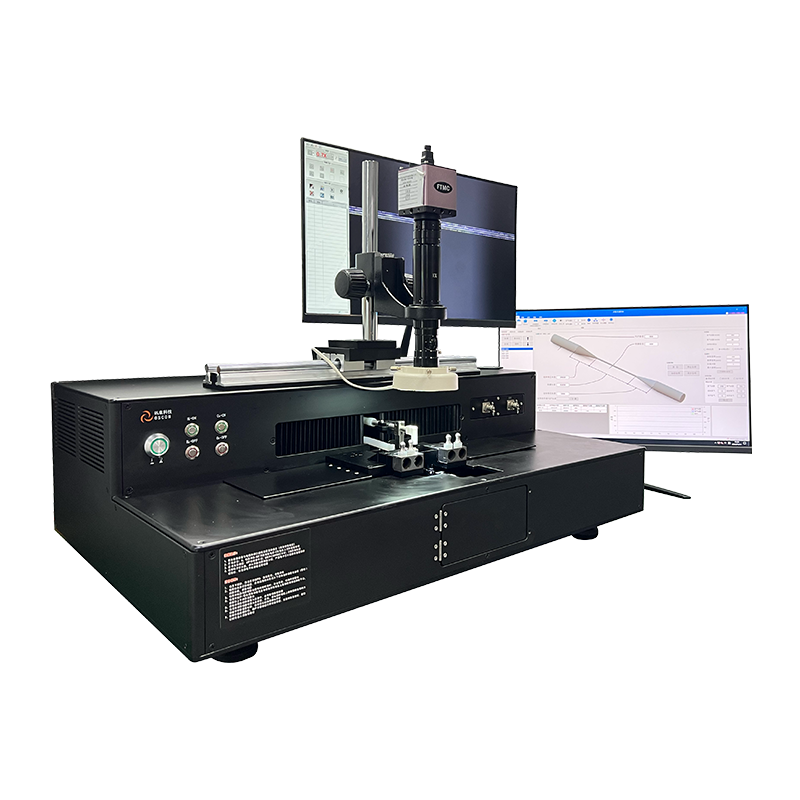

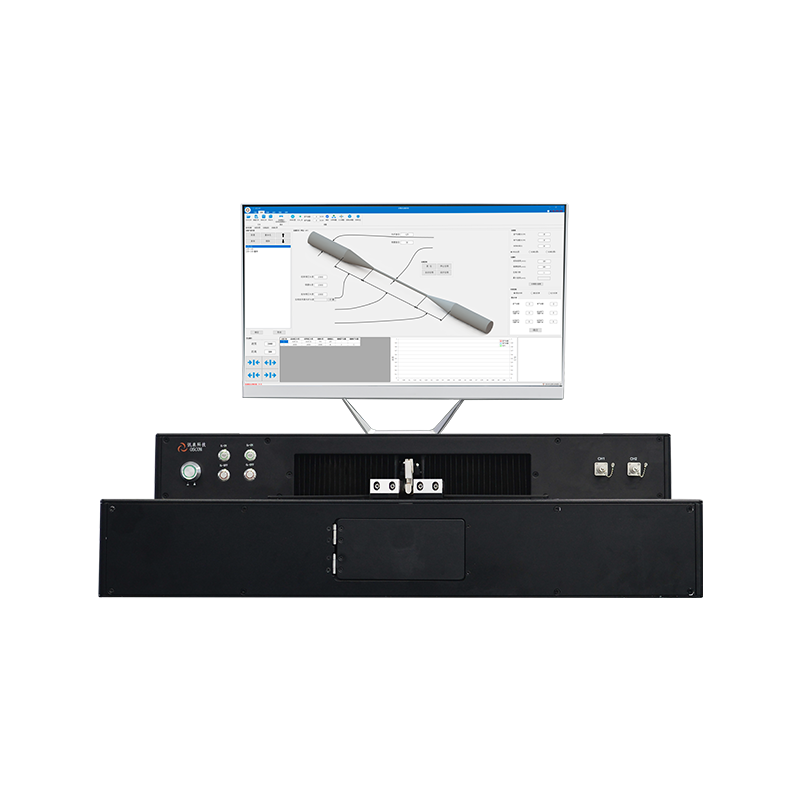

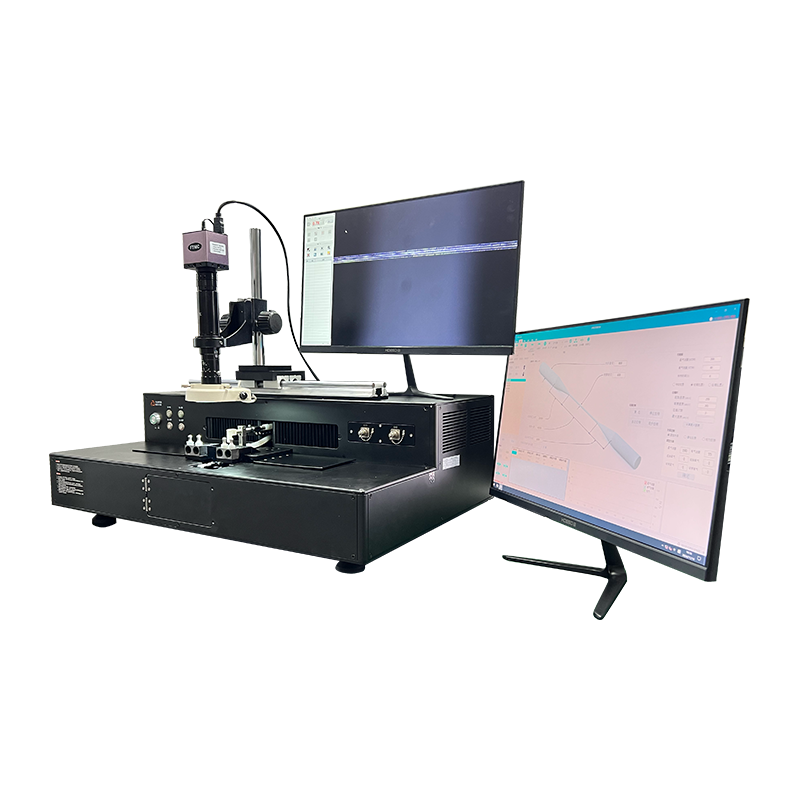

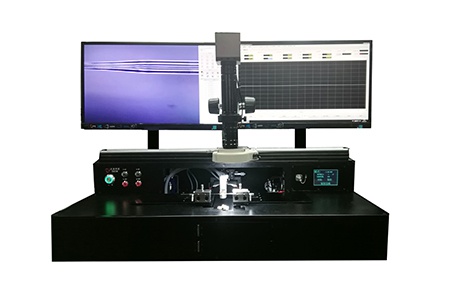

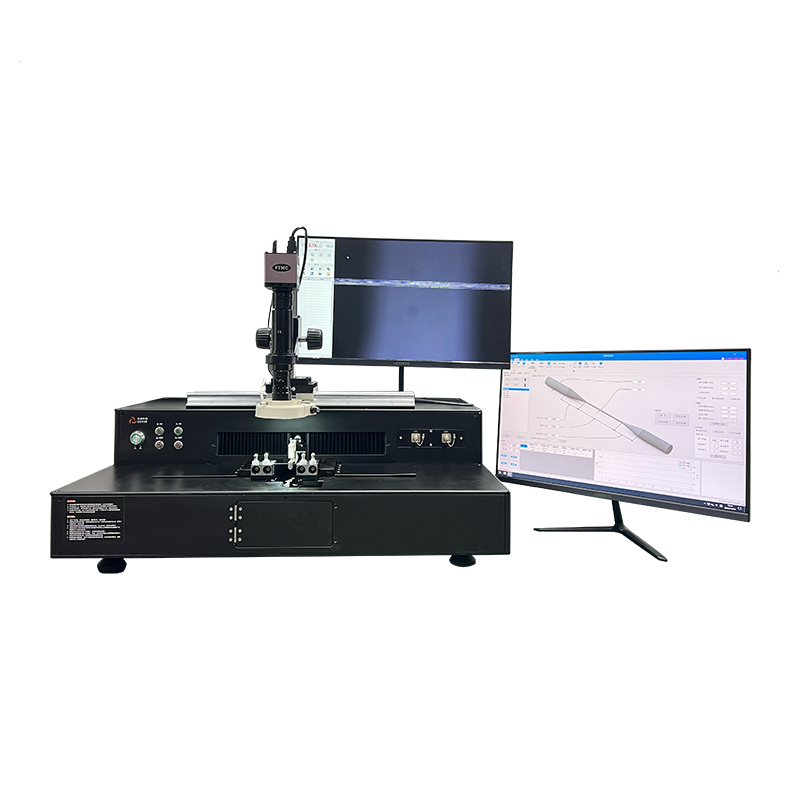

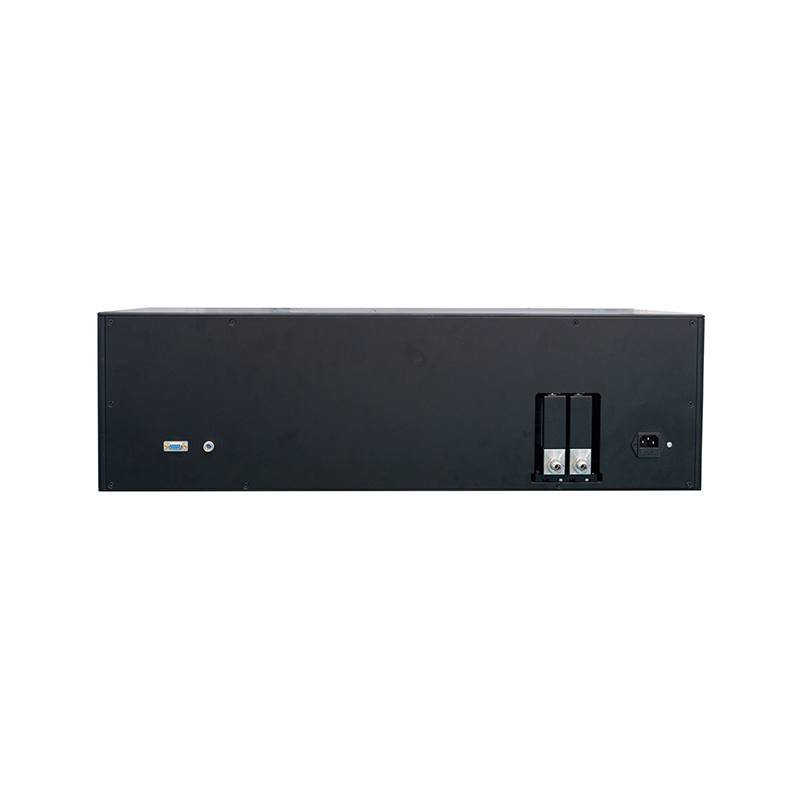

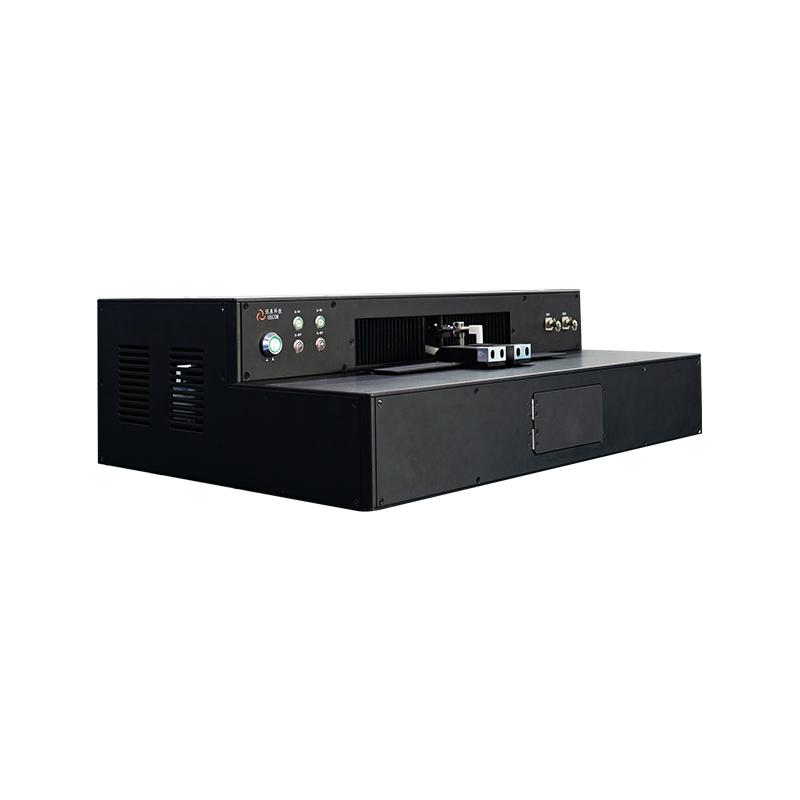

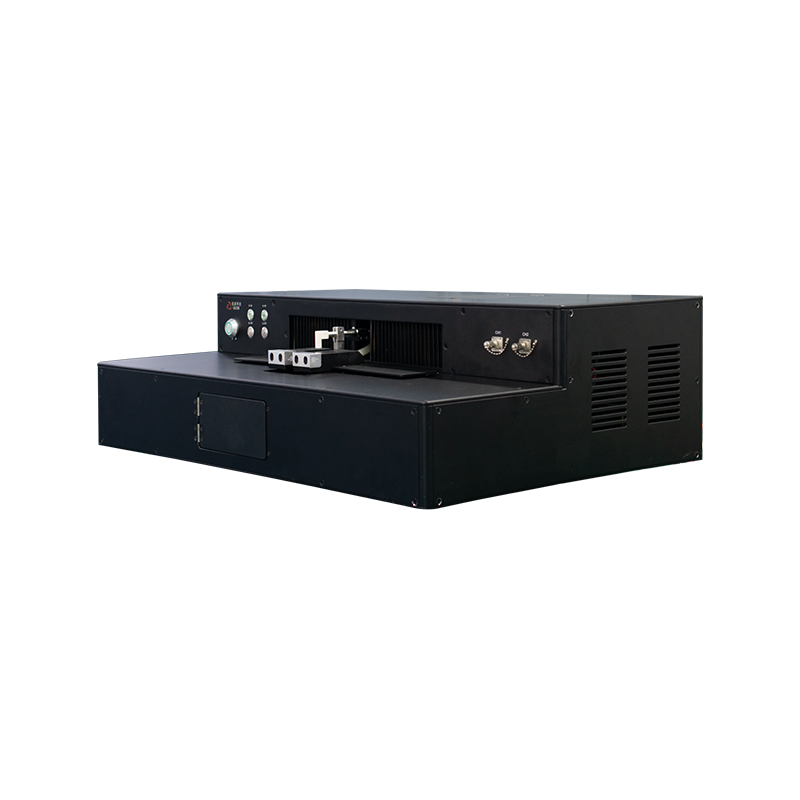

多模式光纤拉锥机 (XQ7180)

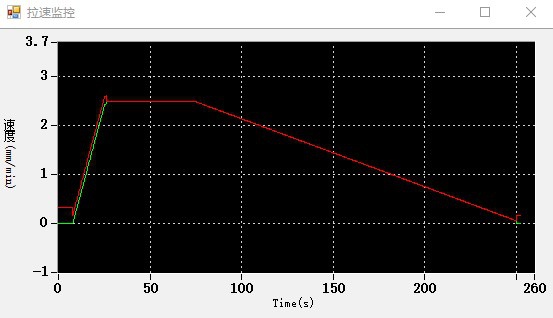

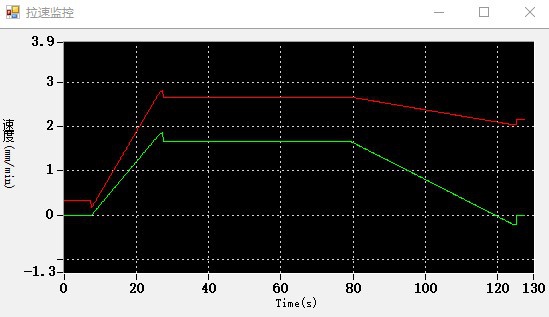

XQ7180主要用于制作更高功率的3*1、4*1、6+1、7*1等信号泵浦光纤合束器件和特殊的锥状光纤棒。主要特点是拉锥丝杆行程加长(200~500mm),设计了夹具单边/反向/同向拉锥模式,夹具均速或加减速运动,并配置特殊的光纤夹具与水冷火头,高清测量CCD显微镜,大芯径在线切割刀以及在线张力测试,可完美实现所有规格合束器制作。XQ7180稳定可靠,简单易用,可以根据用户要求增减功能。


XQ7180主要用于制作更高功率的3*1、4*1、6+1、7*1等信号泵浦光纤合束器件和特殊的锥状光纤棒。主要特点是拉锥丝杆行程加长(200~500mm),设计了夹具单边/反向/同向拉锥模式,夹具均速或加减速运动,并配置特殊的光纤夹具与水冷火头,高清测量CCD显微镜,大芯径在线切割刀以及在线张力测试,可完美实现所有规格合束器制作。XQ7180稳定可靠,简单易用,可以根据用户要求增减功能。

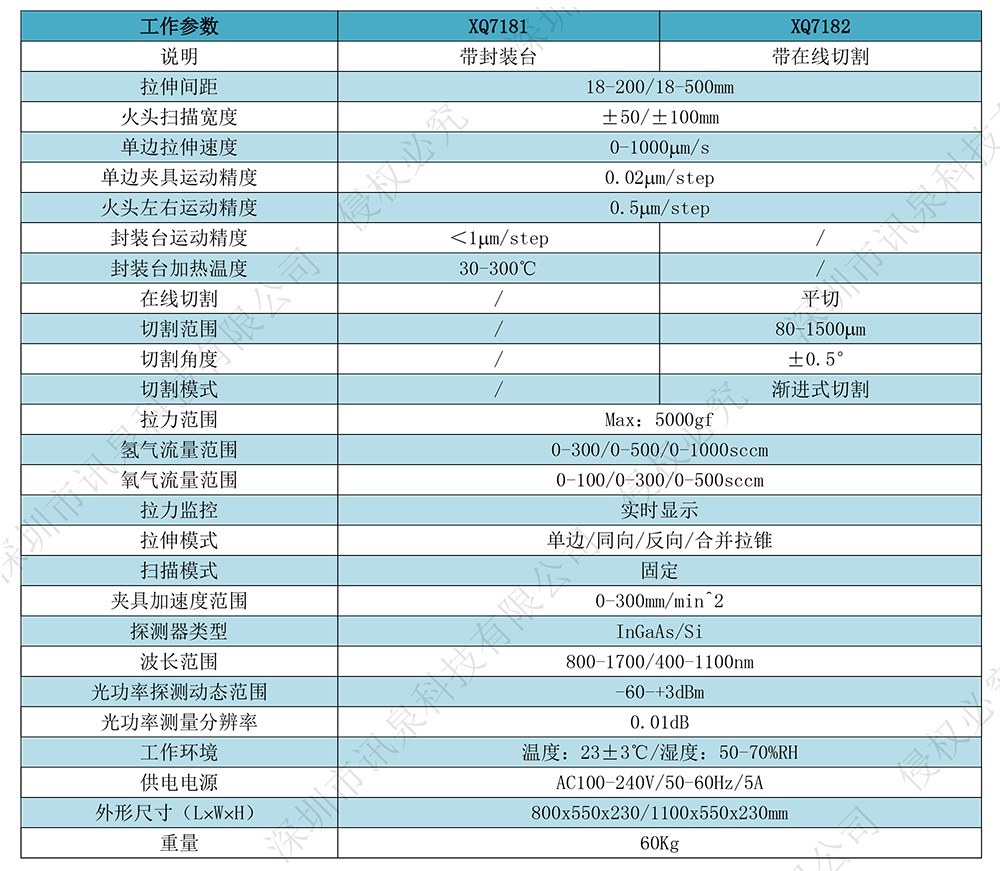

工作参数

单位

指标规格

拉伸间距

mm

18~200 / 18~400 / 18~500

火头扫描宽度

mm

±50~100

单边拉伸速度

mm/s

0~1000

单边夹具运动精度

mm

0.1/0.8

火头左右运动精度

mm/step

0.02

封装台运动精度

mm/step

0.02

氢气流量范围

sccm

0~300 / 0~500 / 0~1000 / 0~10000

氧气流量范围

sccm

0~100 / 0~200 / 0~500 / 0~1000

拉伸模式

-

单边/反向拉锥

扫描模式

-

固定/跟踪扫描

夹具加速度范围

mm/min^2

±0~200

探测器类型

-

InGaAs/Si

波长范围

nm

800~1700/400~1100

光功率探测动态范围

dBm

-60~+3

光功率测量分辨率

dB

0.01

工作环境

-

温度:23±2 / 湿度:50~60%RH

供电电源

-

AC100~240V/50~60Hz/5A

外形尺寸(L´W´H)

mm

800´550´250


产品型号

XQ7181

XQ7182

应用类型

(N+1) ´1/N´1光纤合束器

(N+1) ´1/N´1光纤合束器/光纤棒拉锥

主要配置

分离式火头(陶瓷)
(N+1) ´1/N´1光纤夹具

加热封装台
1通道光功率探测器

分离式火头(陶瓷)/水冷火头

(N+1) ´1/N´1光纤夹具/玻璃夹具

在线切割刀

在线张力测试
1通道光功率探测器
