光纤拉锥设备

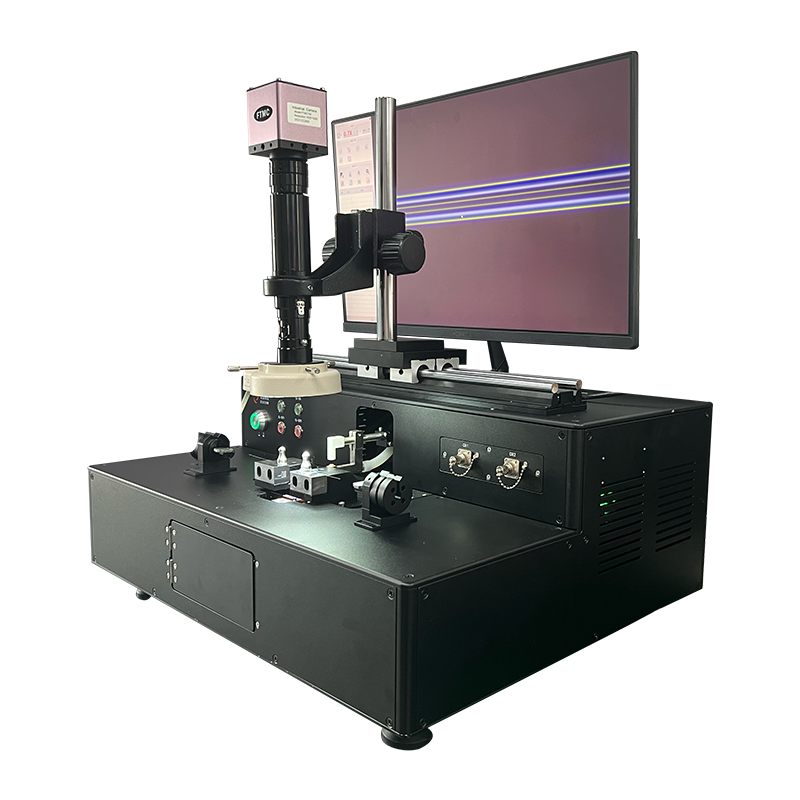

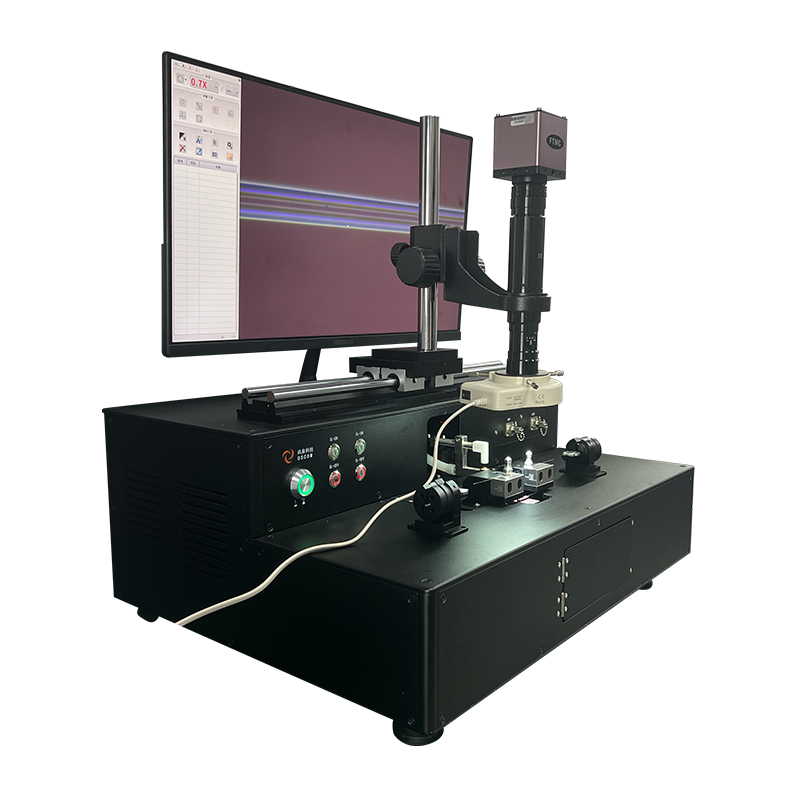

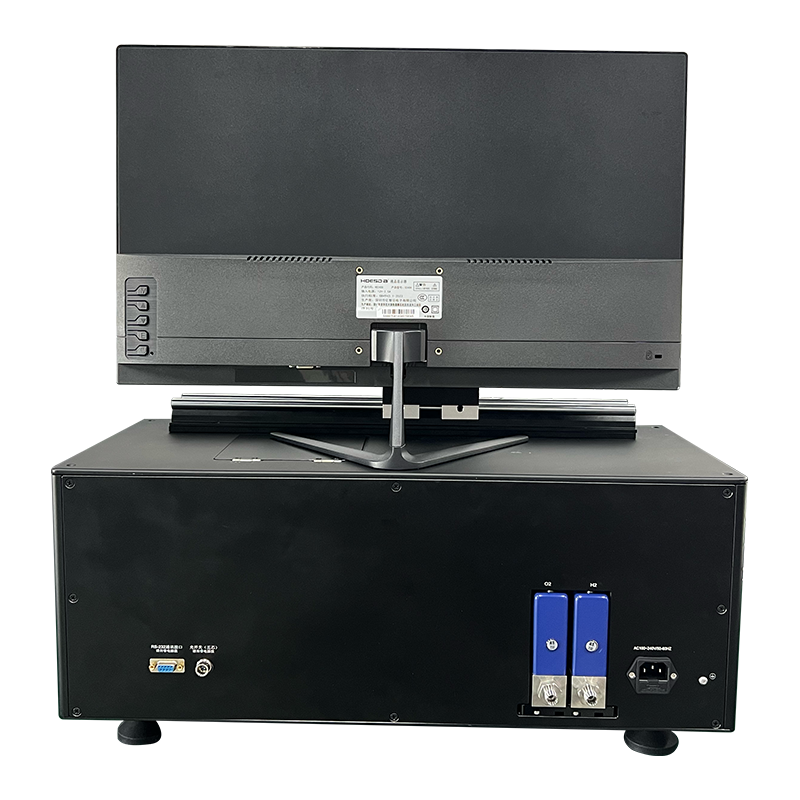

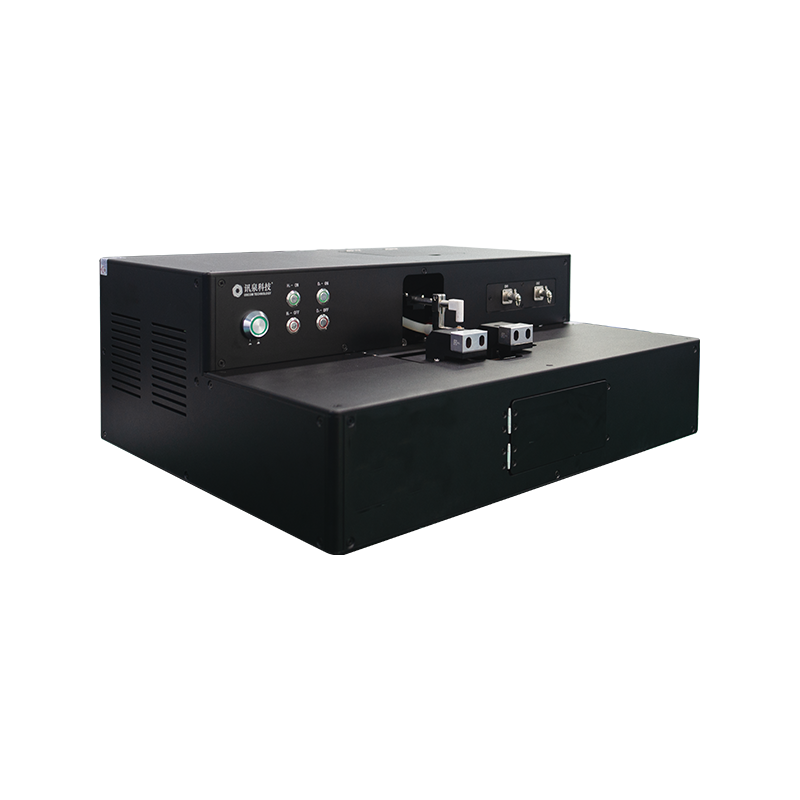

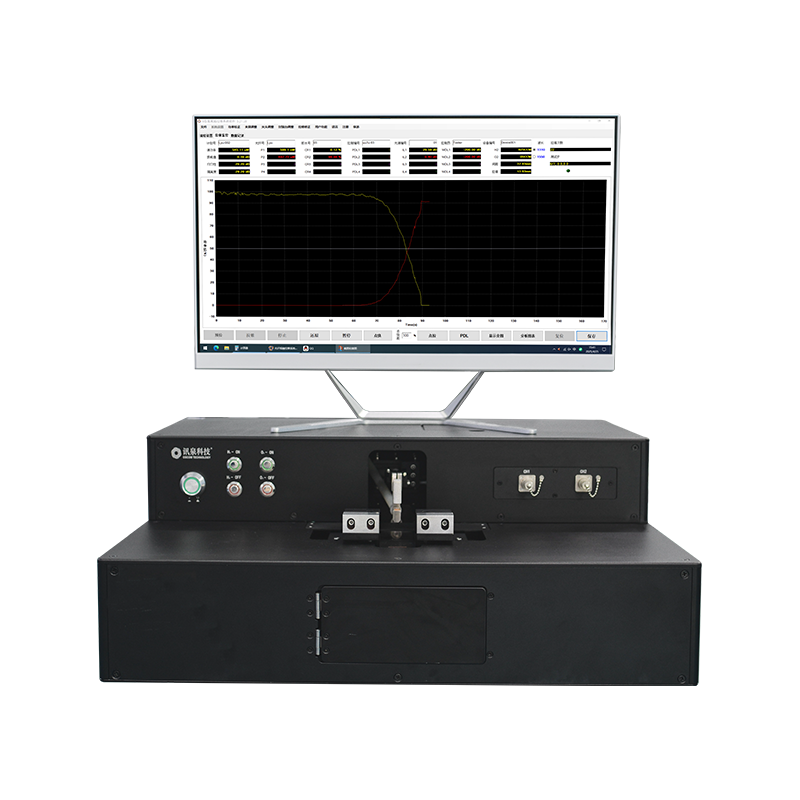

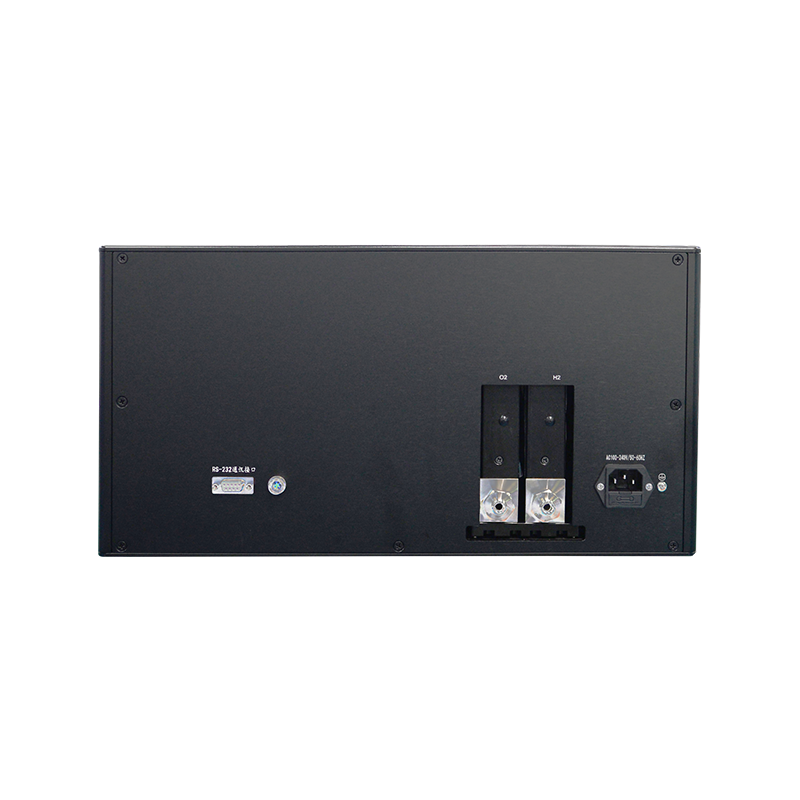

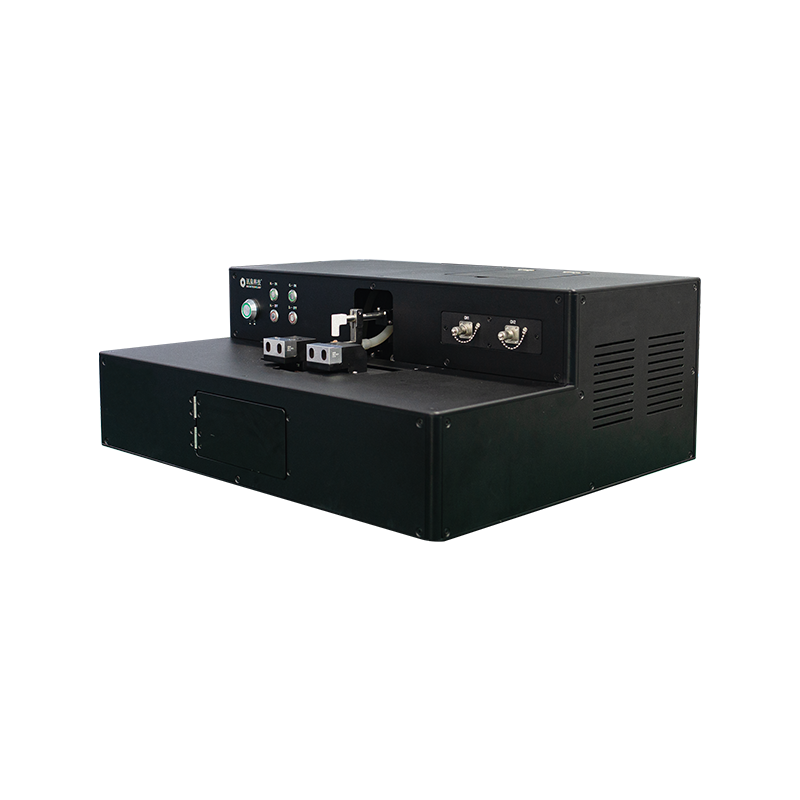

保偏光纤耦合器拉锥机 (XQ7130)

XQ7130主要用于制作保偏1x2/2x2/1x3/3x3/WDM光纤分路/合波器件,包括各种分光比的1x2/2x2/1x3/3x3/WDM保偏器件等。XQ7130简单易用,稳定可靠,普通保偏1x2器件产能为≥15PCS/8小时/熟手。

XQ7130主要用于制作保偏1´2/2´2/1´3/3´3/WDM光纤分路/合波器件,包括各种分光比的1´2/2´2/1´3/3´3/WDM保偏器件等。XQ7130简单易用,稳定可靠,普通保偏1´2器件产能为15PCS/8小时/熟手。


工作参数

单位

指标规格

拉伸间距

mm

18~60

火头扫描宽度

mm

±15

单边拉伸速度

mm/s

0~800

夹具运动精度

mm

0.8

火头左右运动精度

mm/step

0.02

封装台运动精度

mm/step

0.02

氢气流量范围

sccm

0~300

氧气流量范围

sccm

0~100

探测器类型

-

InGaAs

波长范围

nm

800~1700

光功率探测动态范围

dBm

-60~+3

光功率测量分辨率

dB

0.01

工作环境

-

温度:23±2 / 湿度:50~60%RH

供电电源

-

AC100~240V/50~60Hz/5A

外形尺寸(L´W´H

mm

610´496´270

产品型号

XQ7130

应用类型

保偏1´2/2´2耦合器

保偏1´3/3´3耦合器

保偏WDM

 主要配置

混合式火头(玻璃)

1´2光纤夹具

2通道光功率探测

混合式火头(玻璃)
1
´3光纤夹具
3
通道光功率探测器

混合式火头(玻璃)
1
´2光纤夹具
2
通道光功率探测器
