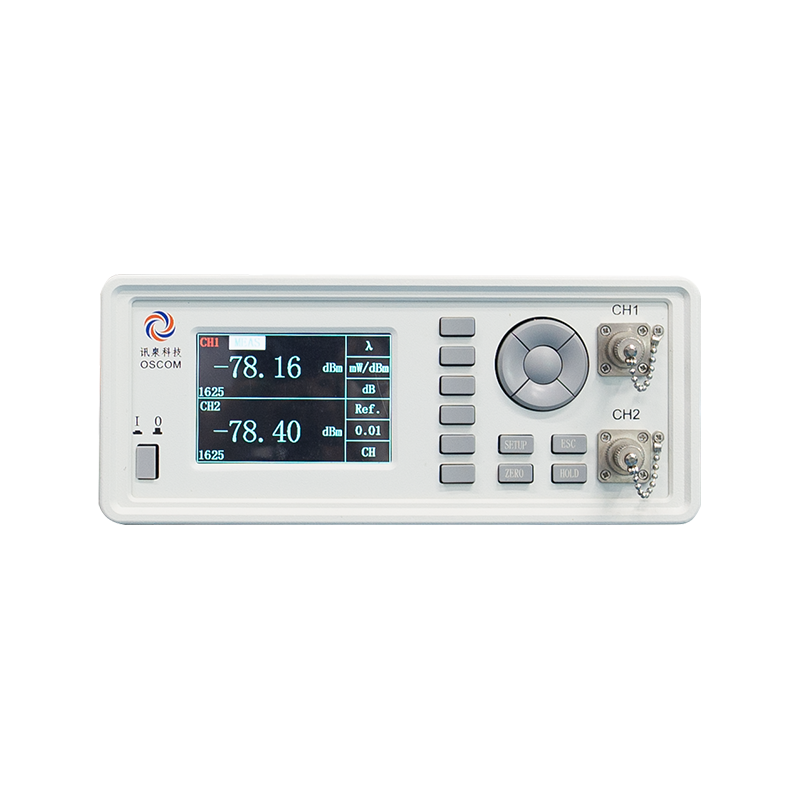

可调波长光功率计 (XQ5220)
XQ5220是讯泉设计的可调波长光功率计系列，采用InGaAs或者Si光接收材料作为光探测器，可以实现高速测量，系数校正，波长任意调节，集成了自动量程切换、插损测量、PDL测量、数据记录与分析，RS232C/GPIB通讯接口等功能。XQ5220系列光功率计提供1/2通道台式设备，稳定可靠，简单易用，非常适合于光学器件工厂和科研单位测试等应用。
|

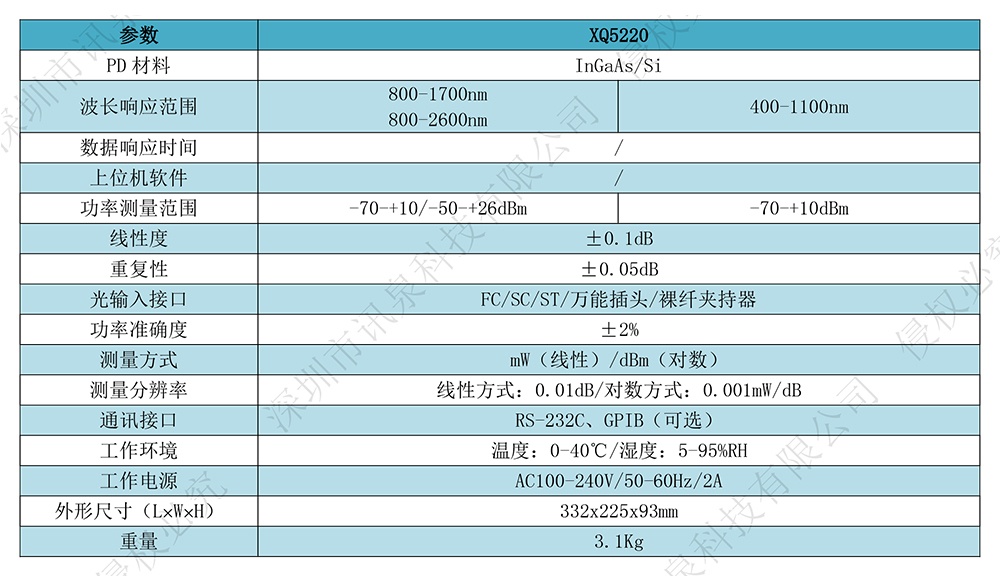

参数 |
单位 |
参数值 |
|
PD材料 |
- |
InGaAs / Si |
|
波长响应范围 |
nm |
800～1700 / 400～1100 / 800～2600 |
|
功率测量范围 |
dBm |
+10～-70 / +26～-50 |
|
线性度 |
dB |
±0.1 |
|
重复性 |
dB |
±0.05 |
|
光输入接口 |
- |
FC/SC/ST/万能插头/裸纤夹持器 |
|
功率准确度 |
% |
±2% |
|
测量方式 |
- |
mW(线性) / dBm（对数）/ dB（相对） |
|
测量分辨率 |
mW/dB |
线性方式：0.01 / 对数方式：0.001dB |
|
通讯接口 |
- |
RS-232C、GPIB（可选） |
|
工作环境 |
- |
温度：0 ～ 40℃ / 湿度：20% ～ 80%RH |
|
工作电源 |
- |
AC 100～240V/50～60Hz/2A |
|
外形尺寸(L×W×H) |
mm |
330×225×93(台式) |
|

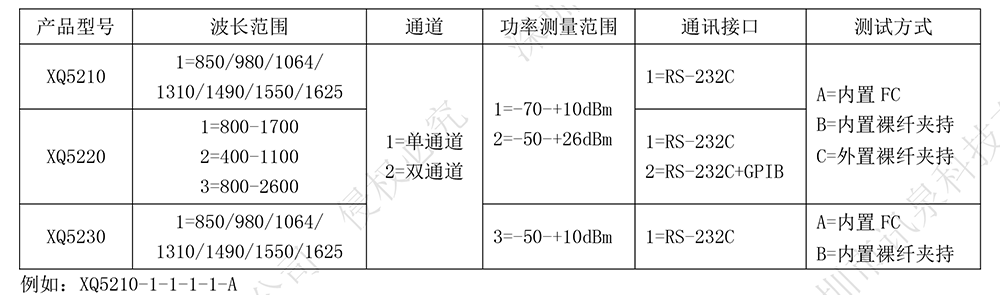

仪表编号 |
波长范围 |
通道 |
功率测量范围 |
通讯接口 |
测试方式 |
|
XQ5220 |
1- 800~1700nm 2- 400~1100nm 3- 800~2600nm |
1=单通道 2=双通道 |
1=-70～+10dBm 2=-50～+26dBm |
1=RS232C 2=RS232C+GPIB |
A =内置FC B =内置裸纤夹持 C =外置裸纤夹持 |
