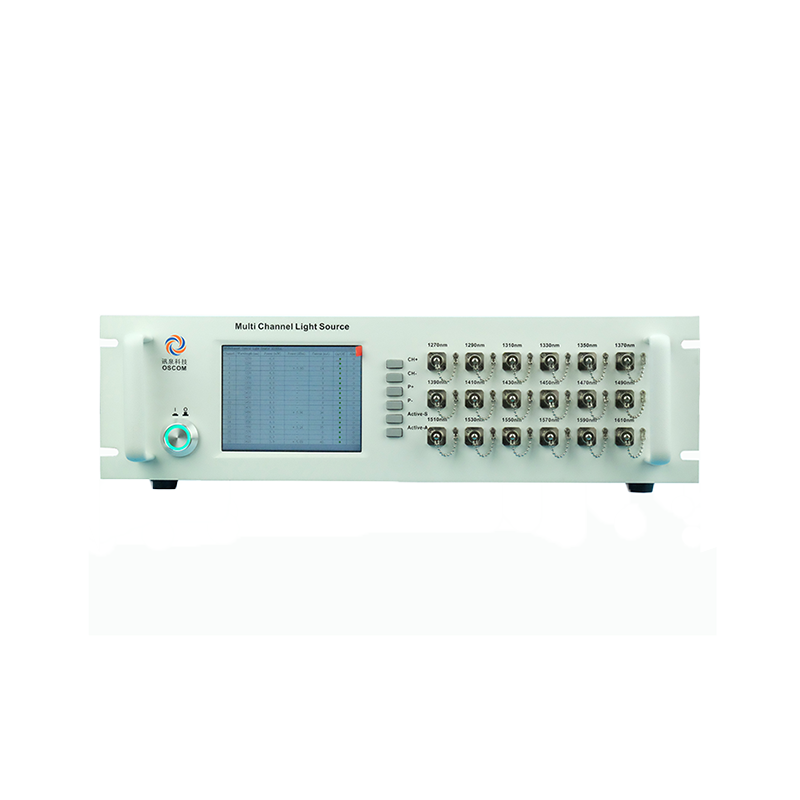

多通道测试光源 (XQ5160)
XQ5160是讯泉设计的多通道高稳定性测试光源，采用DFB激光器作为发射源，集成了自动温度控制ATC、自动功率控制APC和RS232C通讯控制等技术，提供6/8/10/12/18通道台式光源，典型应用波长为CWDM规格1270nm~1610nm或者1271~1611nm，DWDM规格ITU-T标准的波长，或者根据用户要求任意配置波长。XQ5160稳定可靠，简单易用，非常适合于光学器件测试等应用。
|

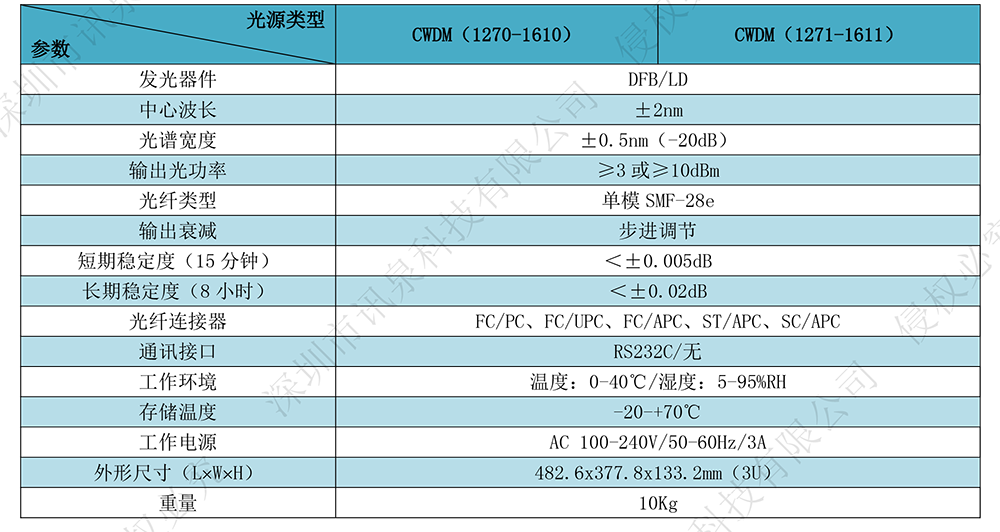

参数 光源类型 |
CWDM (1270~1610) |
CWDM (1271~1611) |
DWDM |
|
发光器件 |
DFB |
||
|
中心波长(nm) |
1270~1610±2 |
1271~1611±2 |
1528.77~1610.06±0.1 |
|
光谱宽度（nm） |
±0.5 (-20dB) |
±0.5 (-20dB) |
2.5GHz (-3dB) |
|
输出光功率（dBm) |
≥0 |
≥0 |
≥10 |
|
光纤类型 |
单模SMF-28e |
||
|
输出衰减 |
步进调节 |
||
|
短期稳定度(15分钟） |
＜±0.005dB |
||
|
长期稳定度(8小时） |
＜±0.03dB |
||
|
光纤连接器 |
FC/PC、FC/UPC、FC/APC、ST/APC、SC/APC |
||
|
通讯接口 |
RS232C/USB（可选） |
||
|
工作温度(℃） |
0～+40 |
||
|
存储温度(℃） |
-20～+70 |
||
|
工作电源 |
AC 100～240V/50～60Hz/3A |
||
|
外型尺寸L´W´H（mm） |
3U |
||
|
仪表编号 |
发光器类型 |
外形 |
通道数 |
工作波长 |
输出功率 (dBm) |
光输出接口 |
|
XQ5160 |
D=DFB |
B-台式 |
6~18 |
1270~1610nm 1271~1611nm 1528.77~1610.06nm |
00=0dBm 10=10dBm |
FC/UPC FC/APC SC/APC ST/APC |
