光纤熔接设备

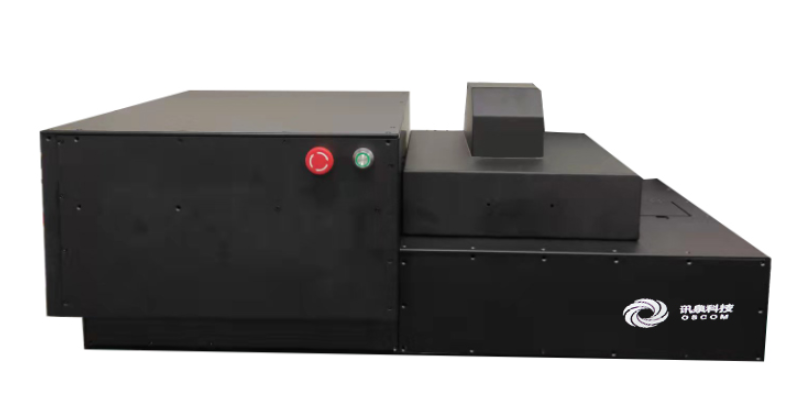

阵列光纤熔接机(XQ7220)

XQ7220是讯泉科技自主研发的CO2激光为热源的阵列光纤熔接系统。该系统设计了特定的光纤夹具,使光纤整齐的进行排列组合,可一次性完成多根光纤与大尺寸端帽或异形端帽的熔接。

XQ7220是讯泉科技自主研发的CO2激光热源的阵列光纤熔接系统。该系统设计了特定的光纤夹具,使光纤整齐的进行排列组合,可一次性完成多根光纤与大尺寸端帽或异形端帽的熔接。

规格参数

XQ7220

激光功率

30W

激光波长

10.6μm

激光器类型

CO2

光纤线性阵列长度

≤12mm (可定制)

端帽类型

方形、圆形、异形

光纤固定方式

磁力压附

对准方式

包层对准

光纤熔接方式

激光加热

CCD视野

10*8mm(可定制)

X/Y轴对轴精度

1μm

X/Y轴行程范围

13mm

θ轴对轴精度

0.1°

θ轴对轴范围

±5°

Z轴精度

1μm

Z轴行程范围

70mm

熔接程序

标准熔接/错位熔接/自定义熔接

工作温度(℃)

15-40

工作电源

AC100-240V/50-60Hz

外形尺寸L´W´H)

1080x600x400mm

重量

110KG
